总览

在三维空间中可以通过不同角度进行观察的形状叫做“模型（model）”

模型由以下几个组件（component）组成

几何形状Geometry

几何形状是模型的3D实际形式，它是最基本的可见元素

除了几何形状外，模型还包含灯光、着色器与带有操纵柄的绑定骨骼（a rig with control handles）等等

几何的构成

坐标coordinate

3D中所有的对象和组件都有坐标，这些坐标有三个维度，因此被称作3D

每个维度或轴都用X、Y、Z标记，但在3D应用程序中，坐标系模式并没有统一标准

X和Y平面为侧视面->这意味着X轴代表左右，Y轴代表上下，Z轴代表前后

一般情况下，在各个3D应用的不同标准之间，通常会是Y轴与Z轴的互换，这两个习惯称为Y轴向上和Z轴向上

顶点，边与面 Vertices, Edges & Faces

在这些坐标上，几何形状通过顶点，边与面呈现

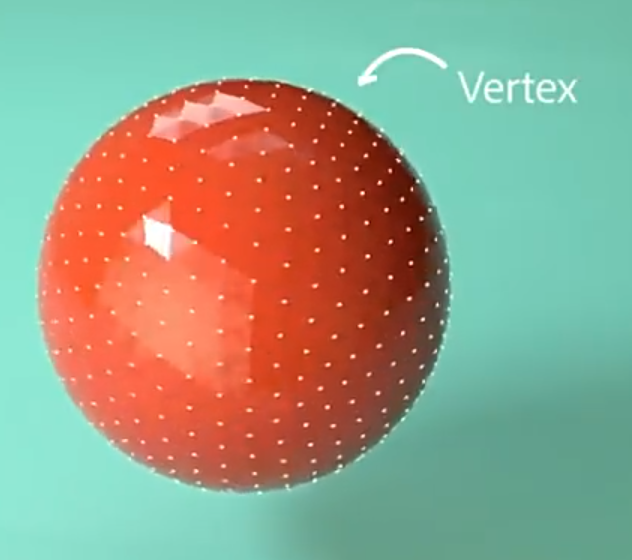

顶点Vertices

顶点是各种小点，每个顶点在3D空间中都有自己的坐标来确定位置

顶点本身不可见

所以点之间的连接是以一种三维连接点的方式绘制出来的

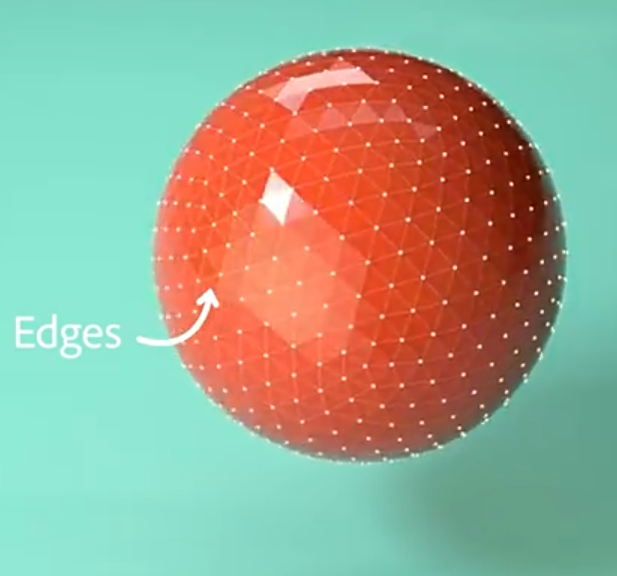

Edges

点之间的连接成为边（Edges）

通常是在分析3D几何形状时看到的

面Faces

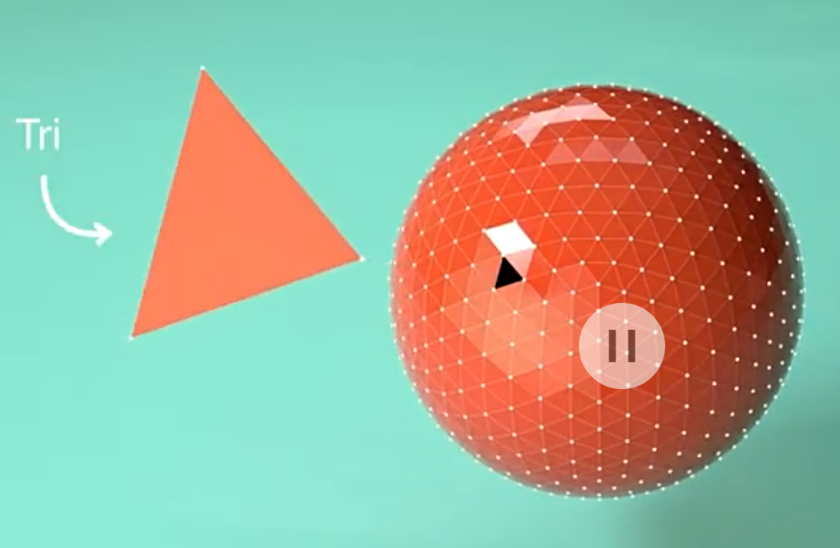

当三个点连在一起时，就构成了一个三角形（Tri）

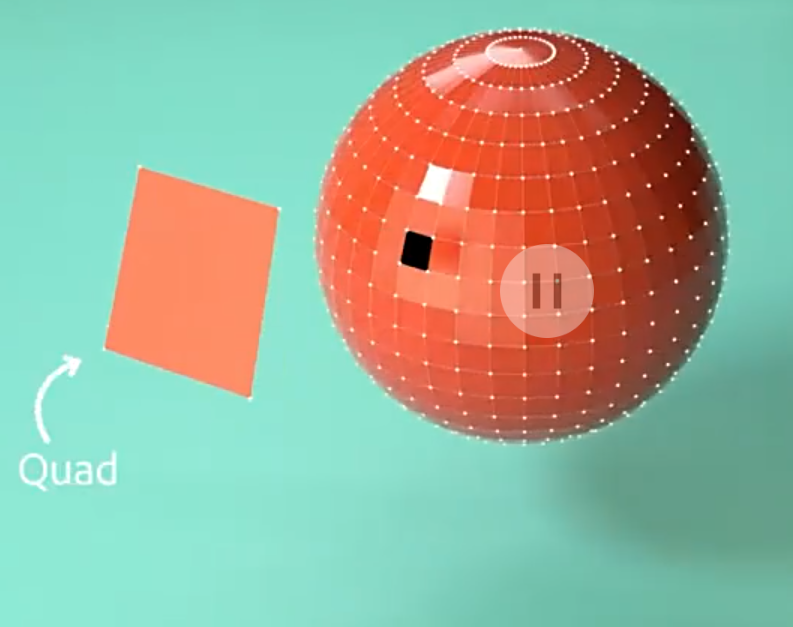

四个相连的顶点构成一个四边形(Quad)

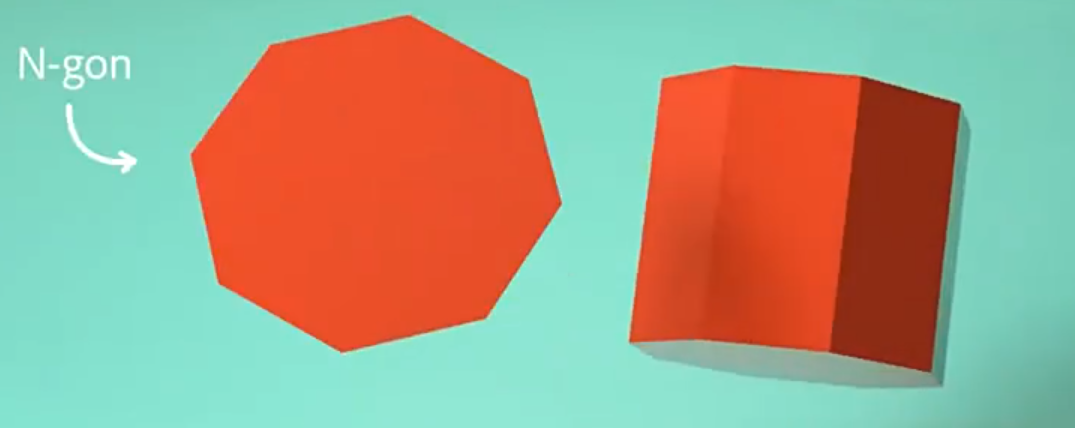

边数超过4条以上的形状被称为N边形（N-gon）

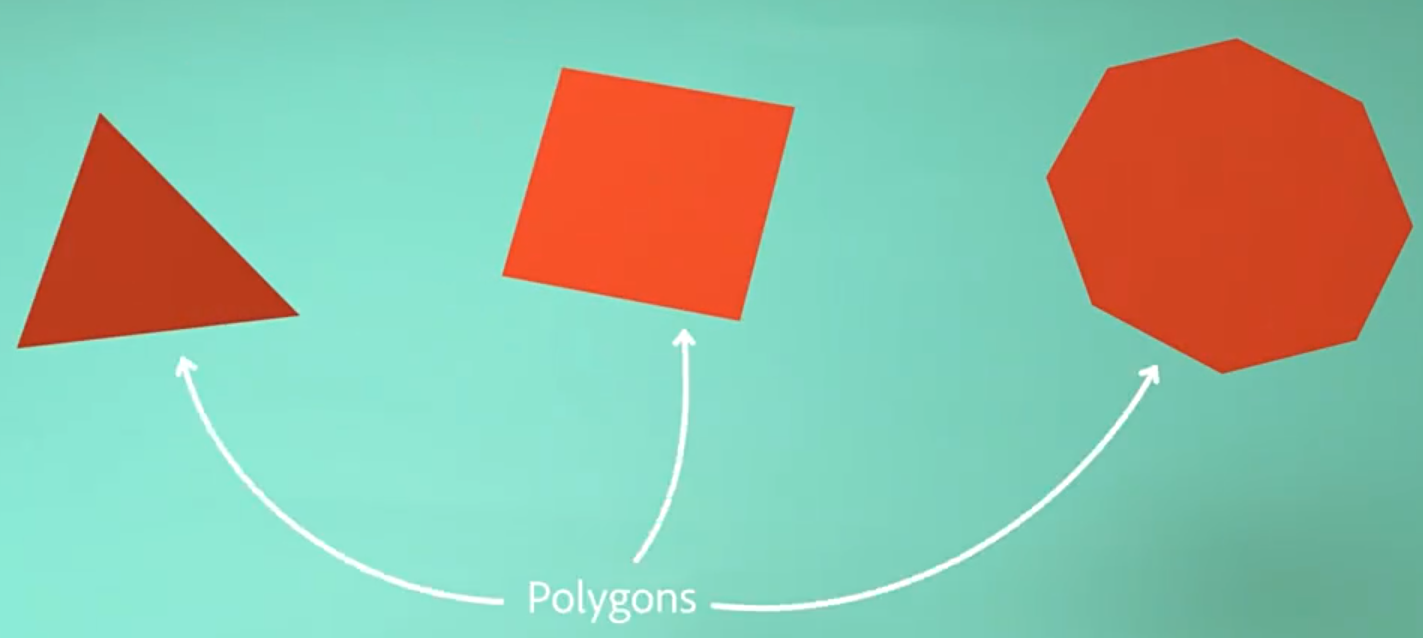

所有这些类型的面统一称作多边形（Polygons）

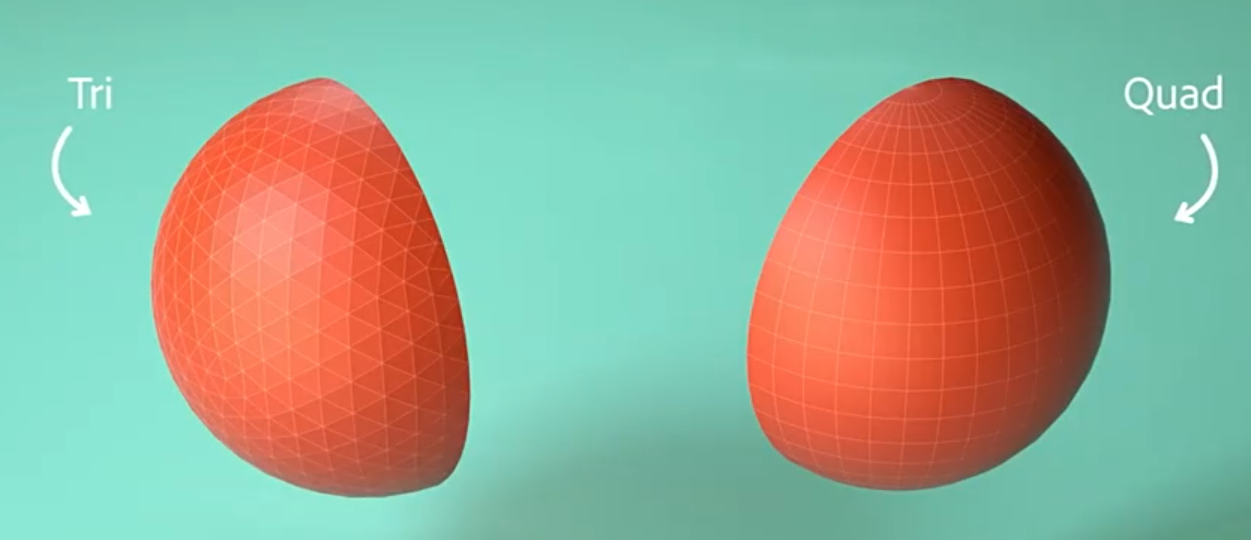

四边形是一个比三角形更容易理解与阅读的几何体

面没有体积和厚度

总结

体积是许多面连接起来产生的错觉

3D几何对象实际上是通过一堆点作为面连接在一起构成的可识别形状

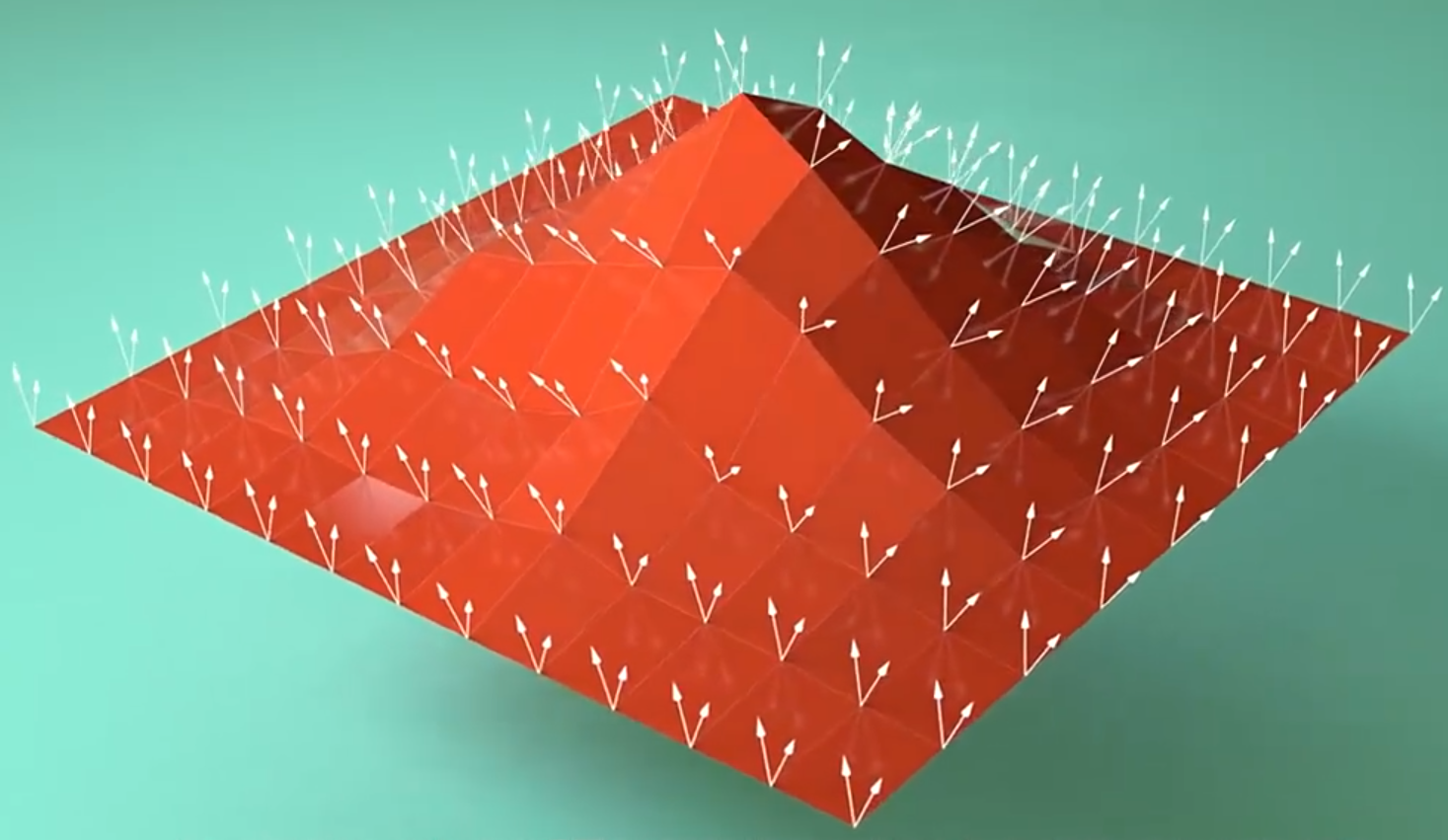

法线Normals

表面法线：3D几何形状的另一个重要组成部分

因为面没有厚度，因此法线确定几何形状哪个面是正面，哪个面是背面

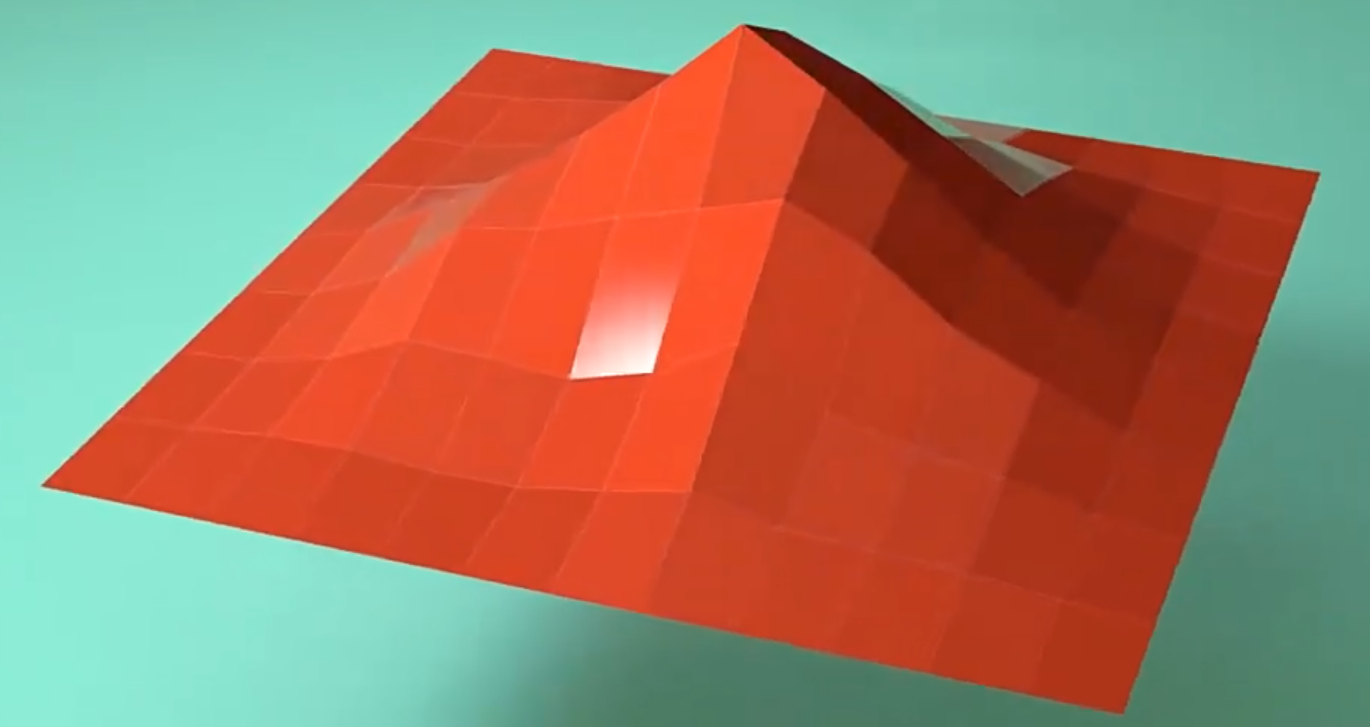

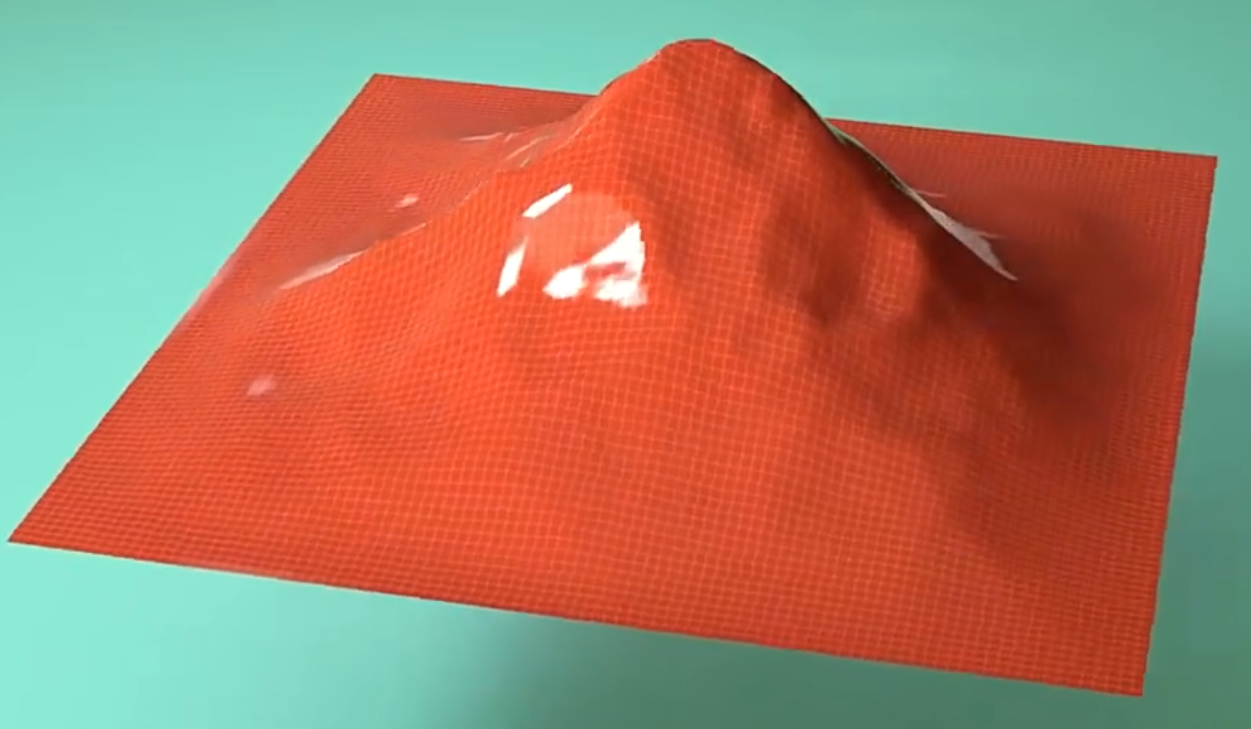

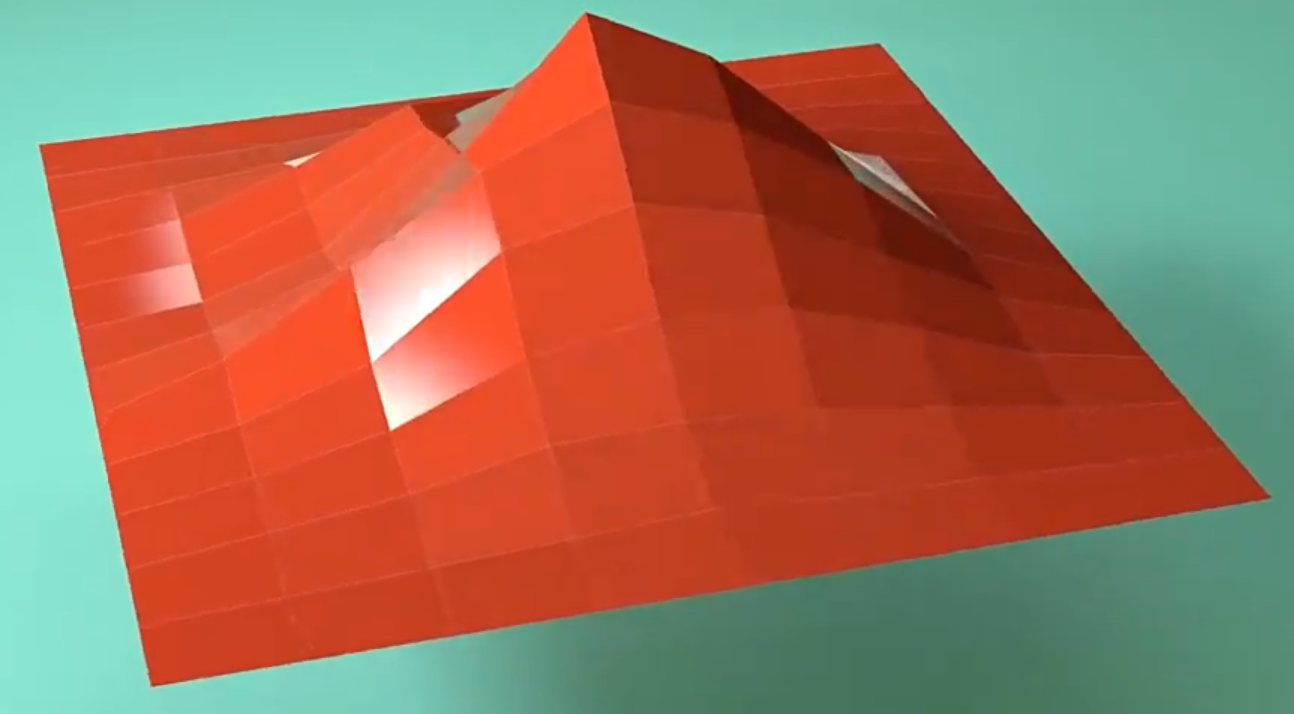

平面多边形的局限性：所构成的3D几何形状仅对简单有角度的对象有效，但对于光滑的倾斜对象，效果不完美

除非有很多面，否则对象的边缘是硬边缘的

附原文：

并没有“并且”的意思，直接切换话题开始讲解Normals

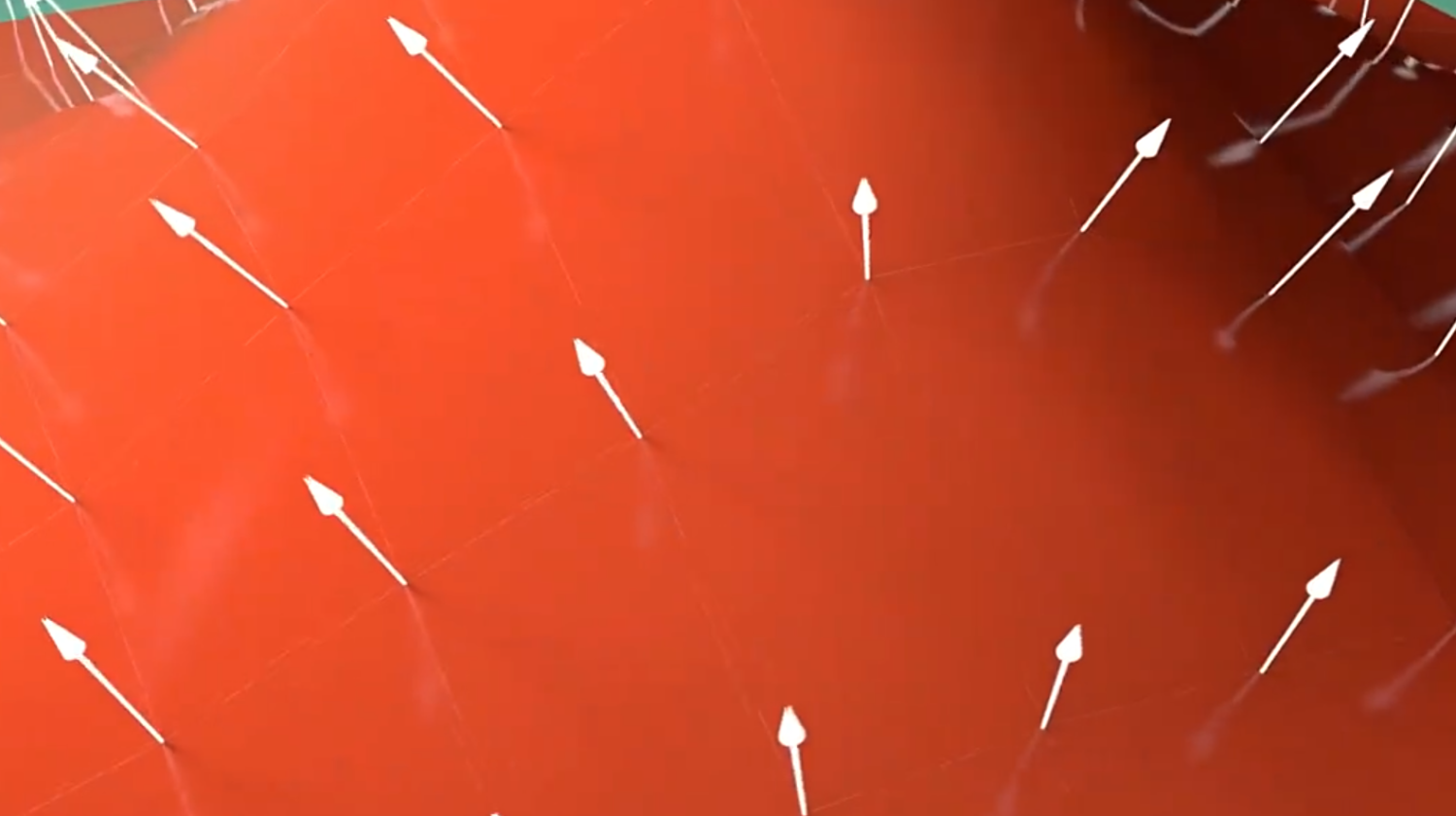

法线可以自动计算，它们可以让简单的几何形状看起来更好，并给予使用者更多控制权

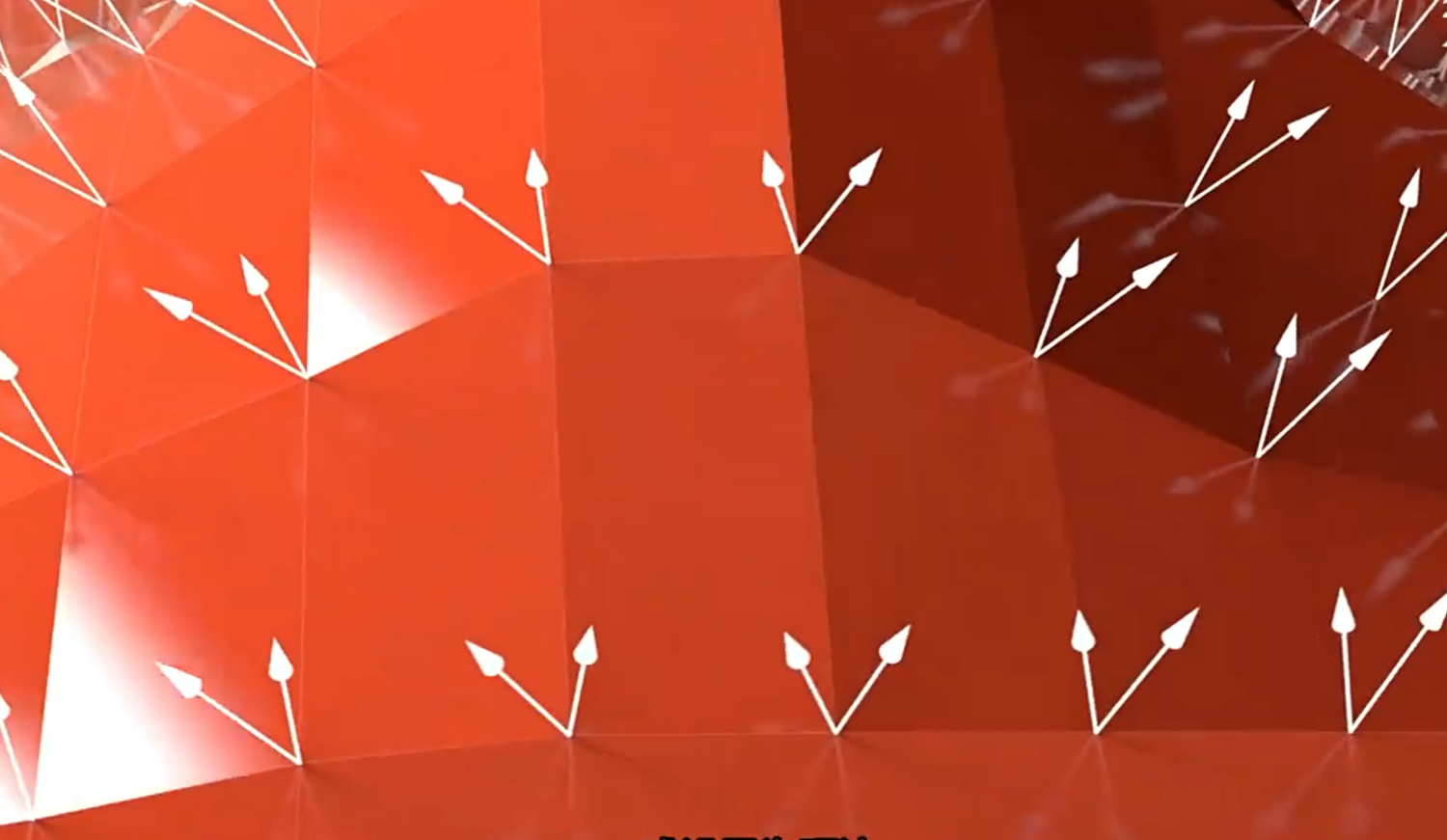

法线可以使边设置为软边（软过渡），或者是硬边

Degree of Details, Use of Softwares

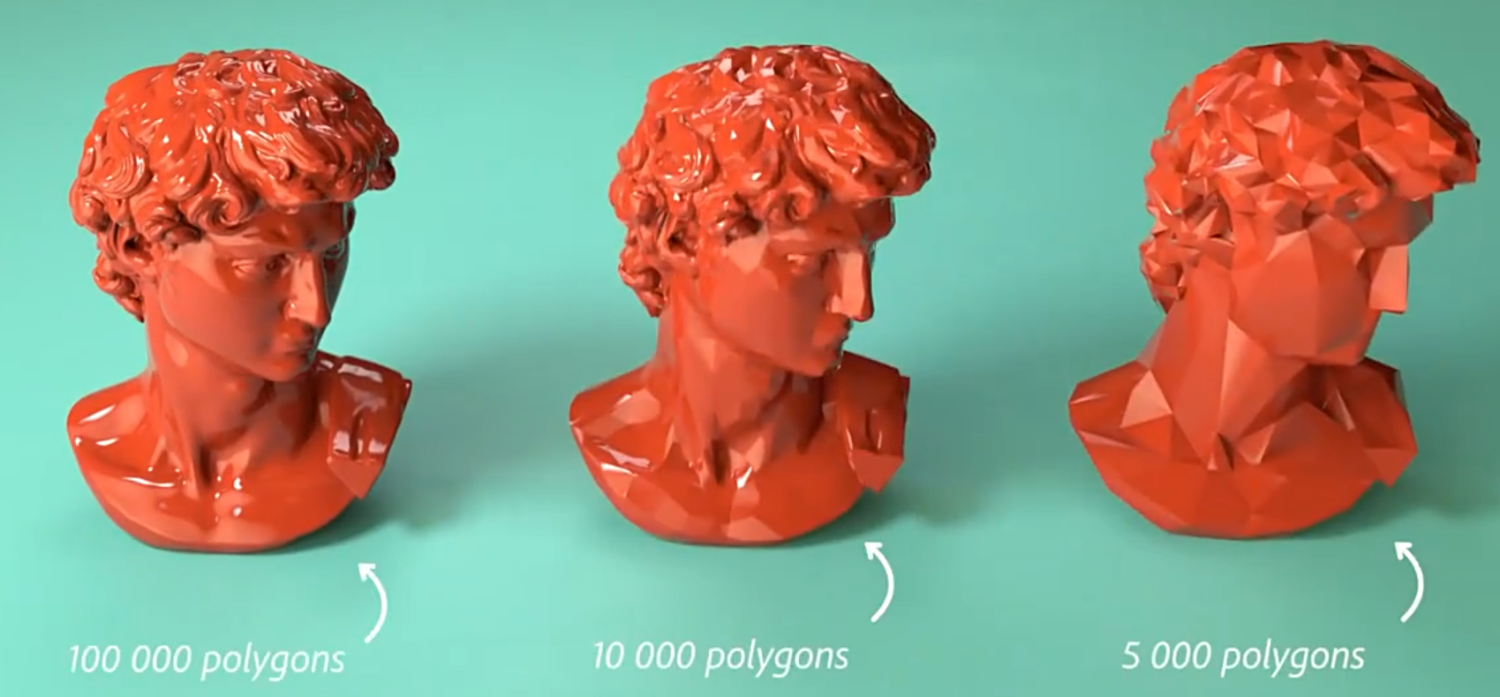

大型对象很容易包含海量顶点

模型的复杂度由许多因素决定，但最重要的因素是几何形状所使用的场景

从真实可视化的3D模型到移动设备上用于简单展示的简单模型

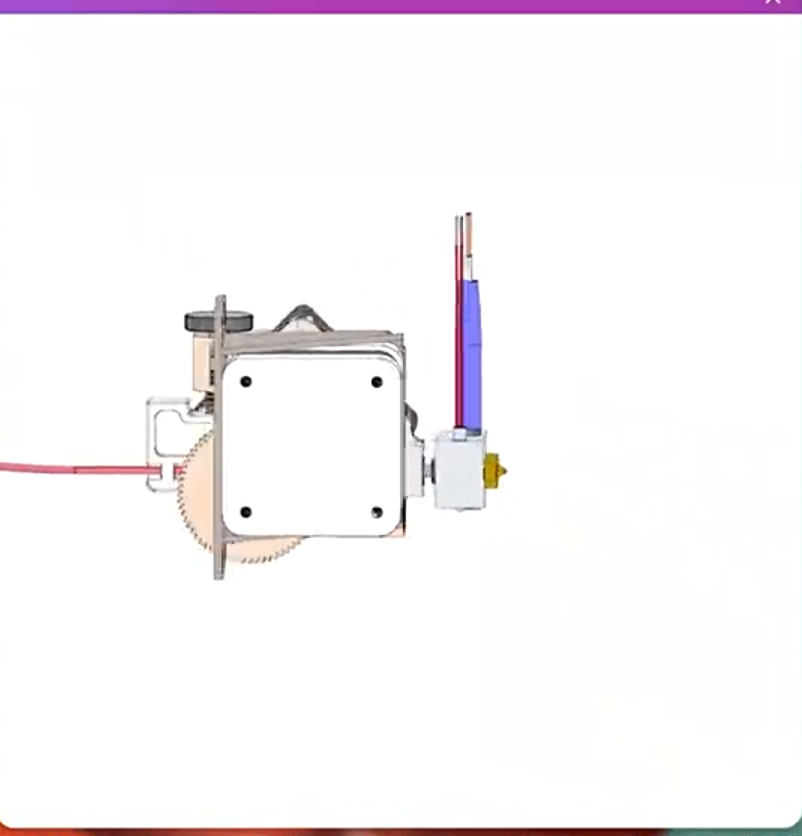

有些3D模型不是为了进行展示，而是用于产品设计

Mesh OR CAD

根据使用场景的不同，直接创建顶点并不总是最简单的工作方式，因此有两种定义几何形状的方式：

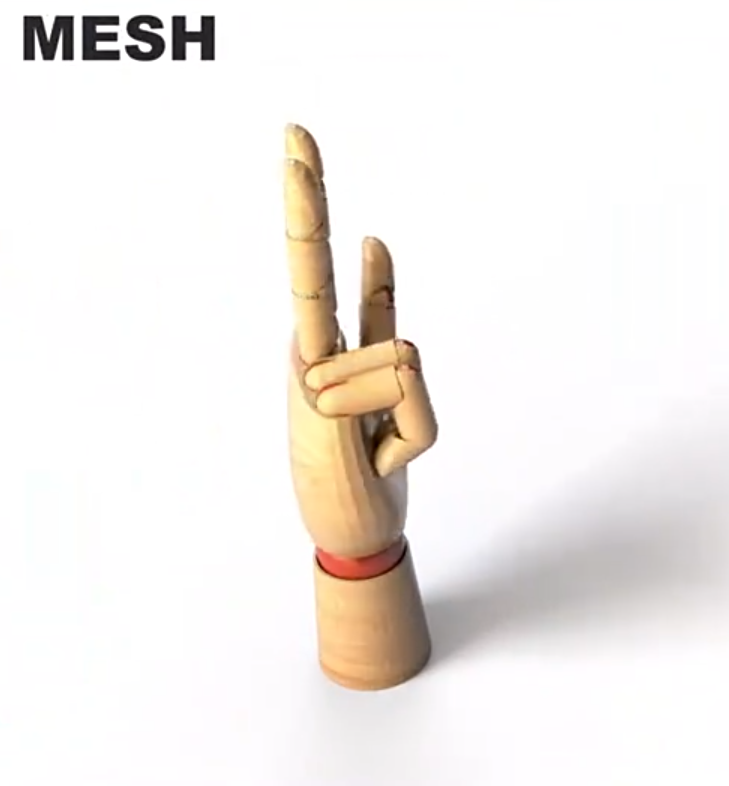

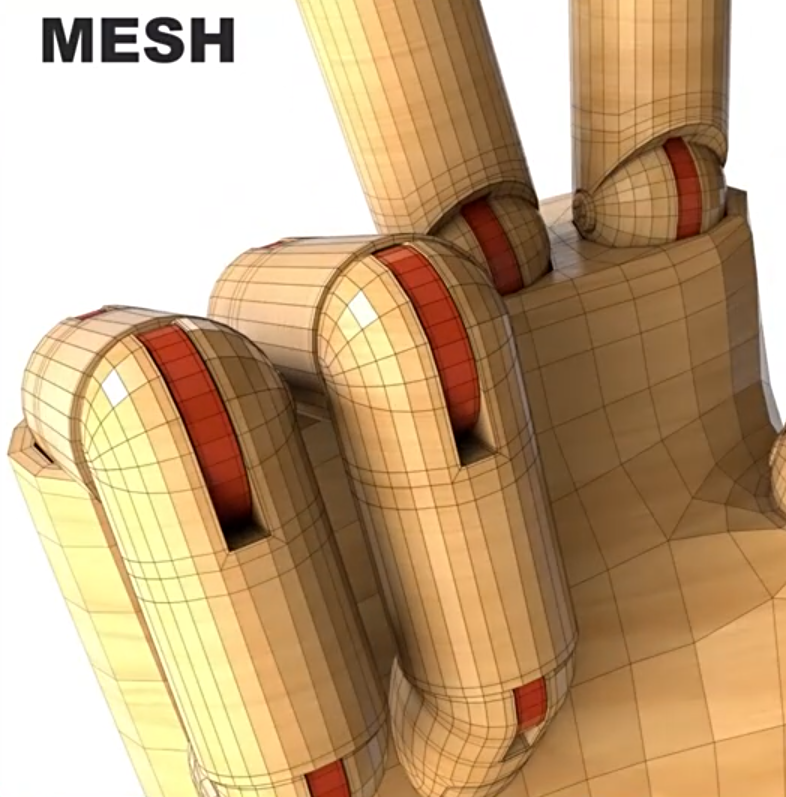

Mesh

第一种是Mesh，

使用场景：

用于虚拟场景，用于模拟，交互与修改（modification）

特点：

注重点边面的精确排列

优点：

现有的软件和代码可以高效地使用它

缺点：

附原文：

and need to be very heavy to accuractly repersent curve surfaces

同时需要非常密集的面才能表现曲面

并不能代表实际体积，同时需要非常密集的面才能表现曲面

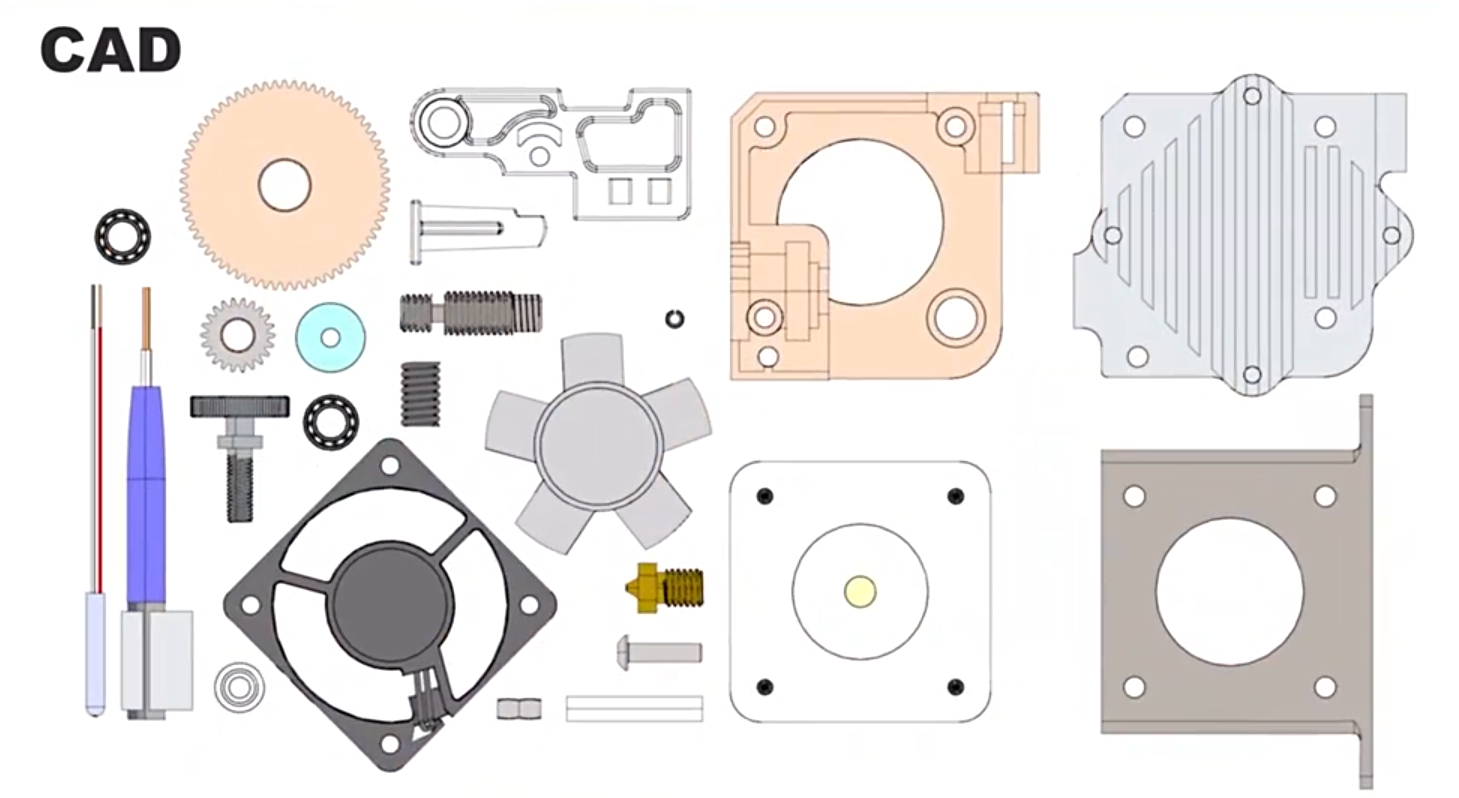

CAD

CAD读法：ca data

意思：Computer Aid Design计算机辅助设计

使用场景：

需要以极度精准的方式定义形状的场景，例如工业设计

特点：可以无需考虑顶点与面而直接创建各种形状与扭曲曲面，并将其进行组合（combine）

当形状构建好后，可以成为机器用于进行各种加工所用的图纸

总结

以2d图像中的矢量图与位图来进行类比

在3D中，

Mesh就像是位图，它清晰，简单，但是精确度和分辨率不行

CAD就像是矢量图，它无比精确，当模型要用于实际生产时必须要用CAD

注意点：

Mesh，通用性好，可以在各个3D软件中简单切换

CAD，通用性差，由于功能性不同，不太容易在不同软件中切换

CAD只可以单向转换为Mesh

大多数软件都可以使用Mesh，有一些软件可以将CAD数据转换为Mesh，以便用于其他地方，但无法将Mesh转换为CAD

这些格式各有优劣，应该根据使用场景进行选择

Mesh的应用十分广泛，因此没有单一的文件格式或方法创建它们
