展厅LED还可以这样做 | hecoos完美拼接四折圆角“碗形”LED屏

位于山东省烟台市开发区的廉政教育基地展厅，是由烟台市开发区纪委负责建设的反腐倡廉教育中心，展厅以“忆初、警示、思悟、遵章、正气、净心”为脉络走向，包含“五厅一堂”，本次hecoos负责播控的“碗”形（四折圆角）沉浸式LED屏，便位于整个展厅的核心位置——“初心堂”。

这次调试的沉浸式项目不同以往，调试主体是四折圆角的LED沉浸式定制屏幕。

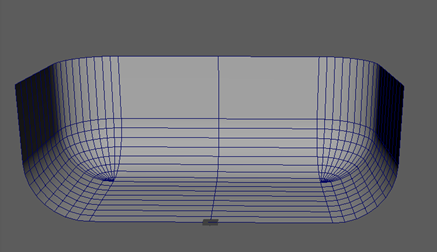

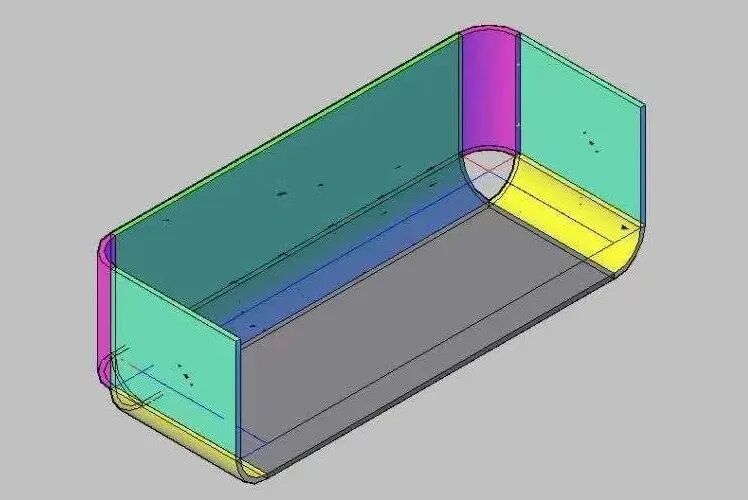

四折圆角屏设计图纸

预期效果图

碗幕对软件的技术要求极高，播放画面不能出现任何畸变和像素点的偏差，尤其是在幕的弧角区域必须精确校正。在到达现场前澜景科技技术团队首先在软件中根据现场刷屏方案对模型的UV进行校正处理，对圆角弧度等数据进行纠正，做到和现场实际LED屏各方面参数完全一致。

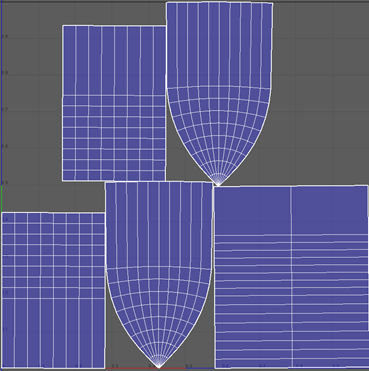

拆分完毕的UV模型

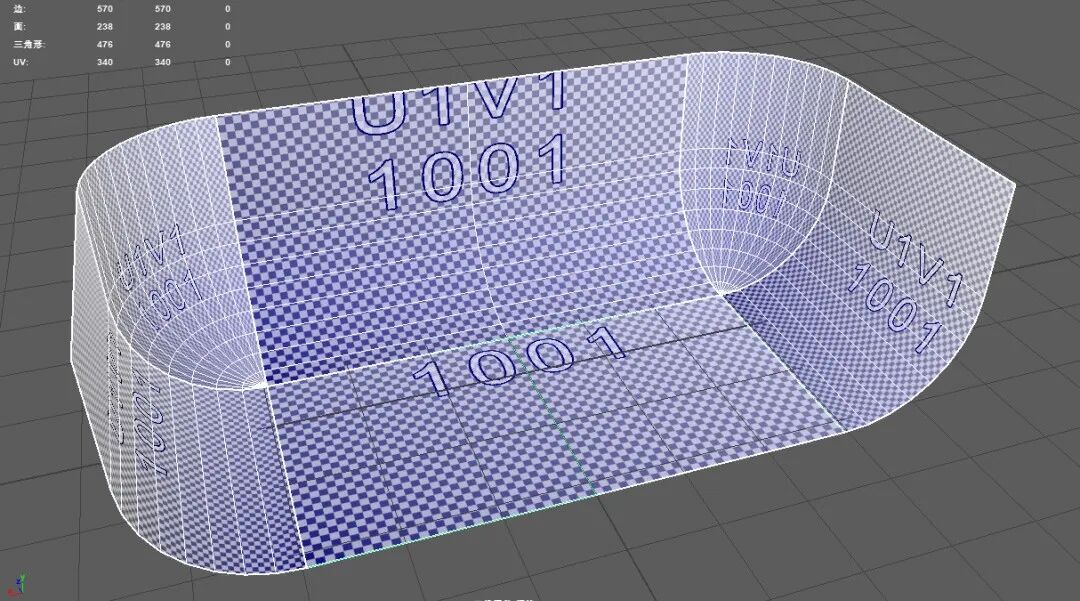

在hecoos中完成UV模型拆解，解决画面挤压变形问题

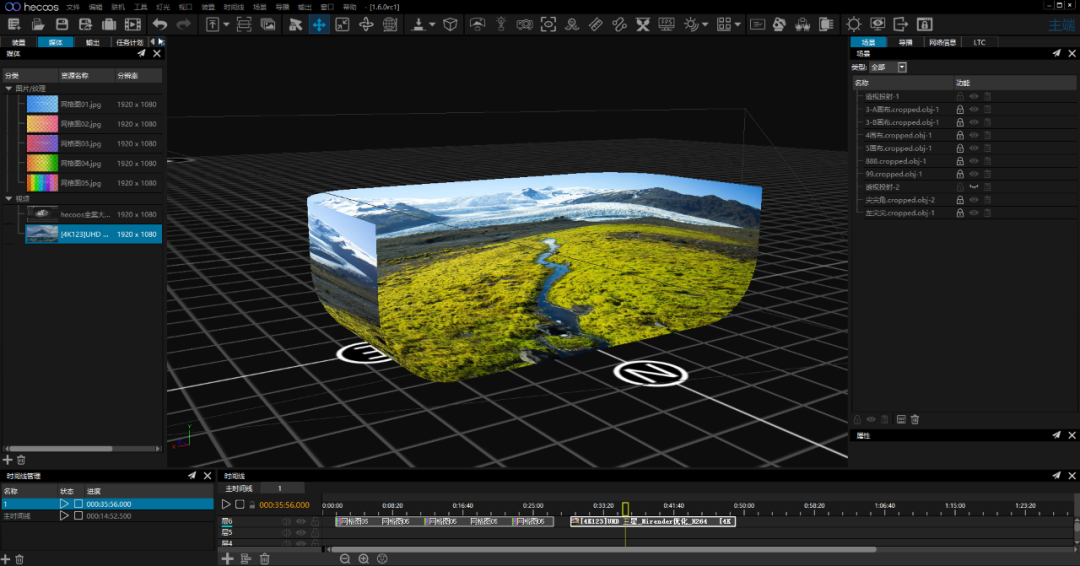

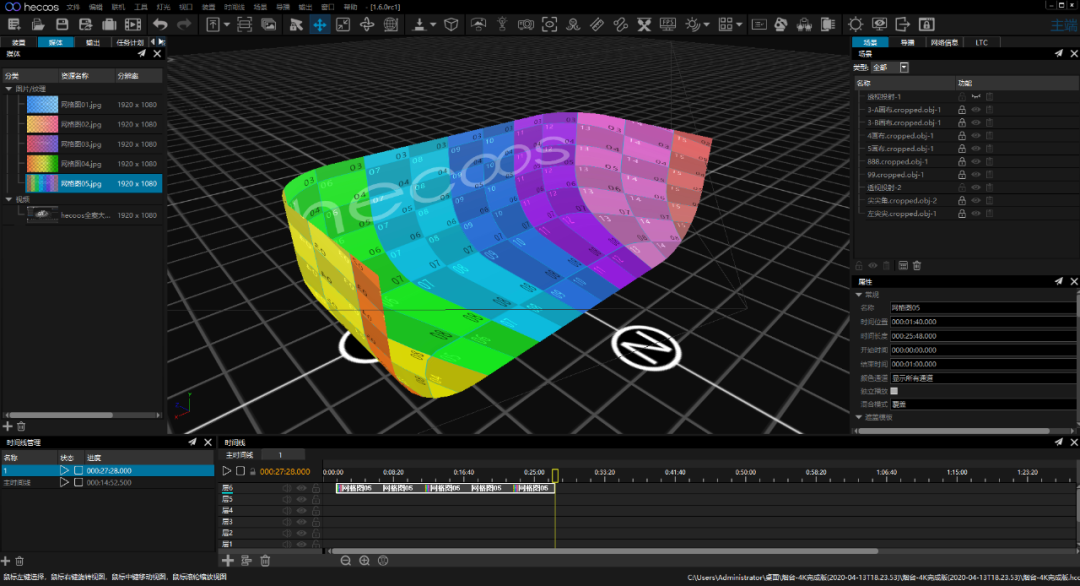

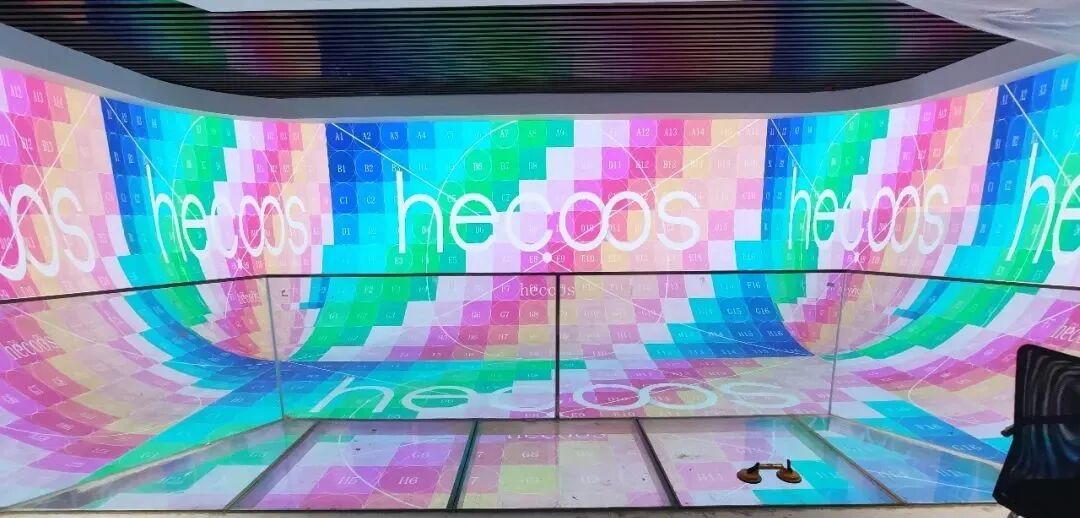

画面映射后呈现效果

现场沉浸式内设有观看台，观看者可在屏体内外部两个区域的VIP观测点进行观看，hecoos可利用透视投射功能根据现场实际情况调整VIP观测点，避免片源重复渲染造成的资源浪费，实现现场多个VIP观测点设置。

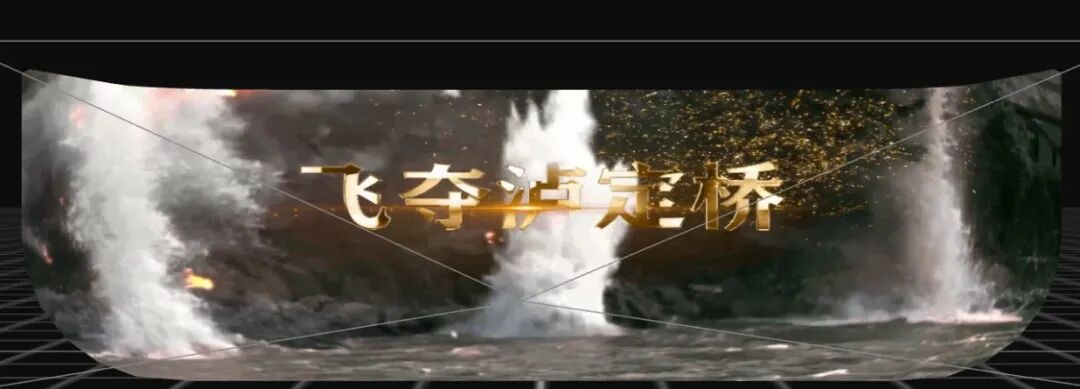

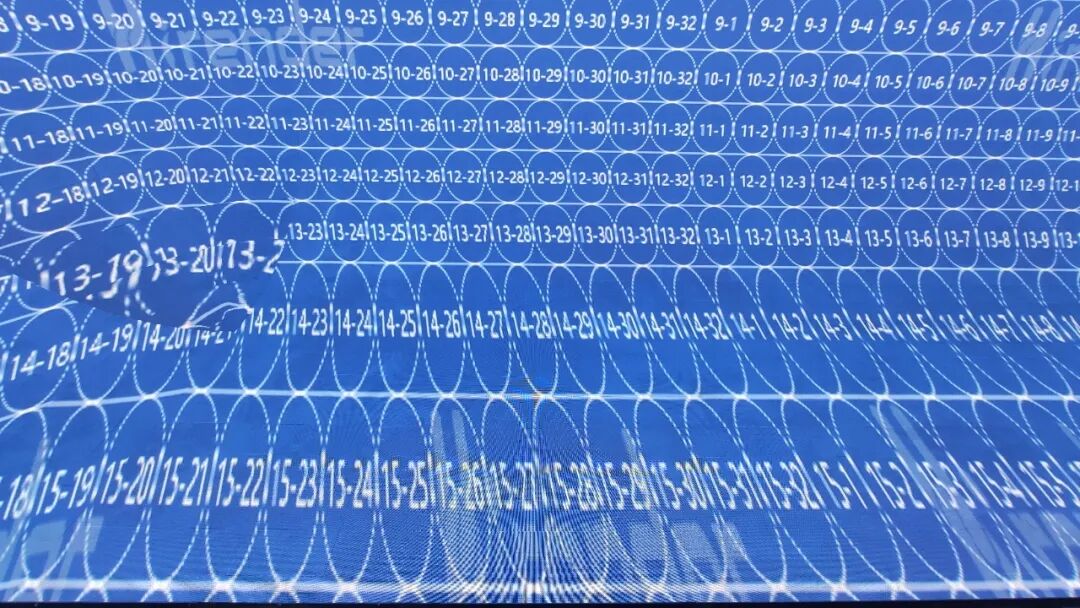

未经处理的网格画面出现严重挤压变形

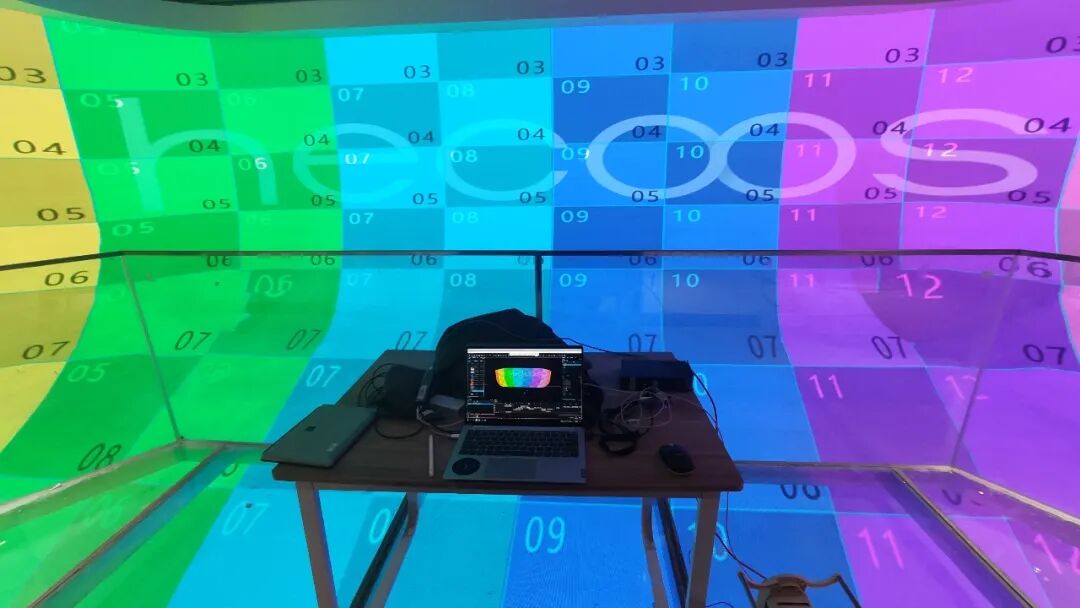

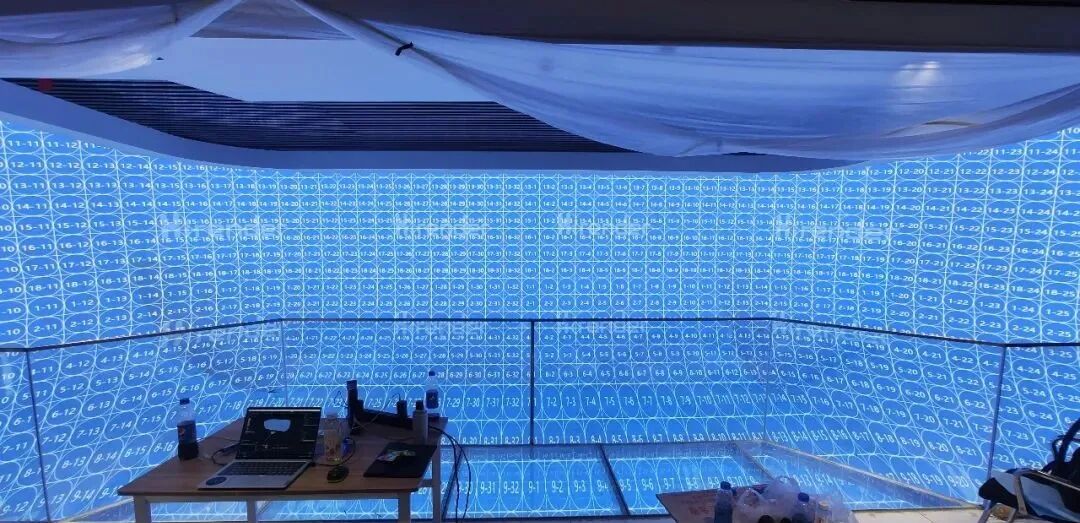

软件处理后的网格画面均匀分布、流畅自然

针对圆角LED屏调试来说，面对的最棘手的问题当属屏体物理抽点造成的画面拉伸变形问题，技术团队对UV模型进行分解优化、切片及网格校正，将视频贴到修改后的UV上完成对位，针对弧角最关键的LED显示单元进行扇形细节化调整，最终实现网格的均匀分布，不管屏怎么刷，都可以通过hecoos独有UV映射技术实现完美拼接。

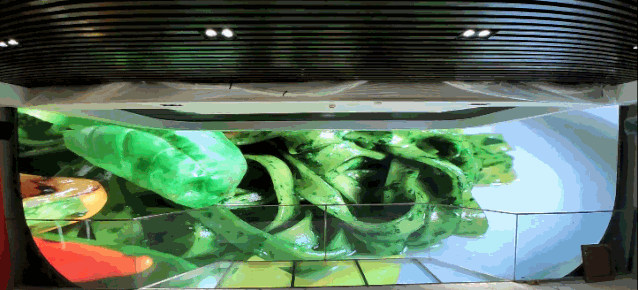

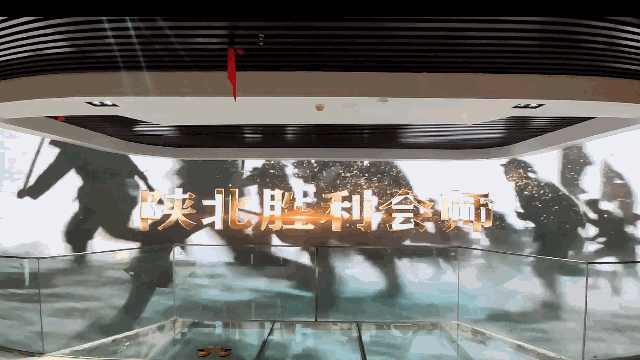

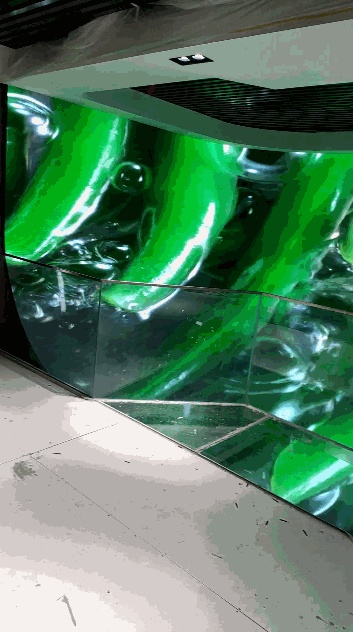

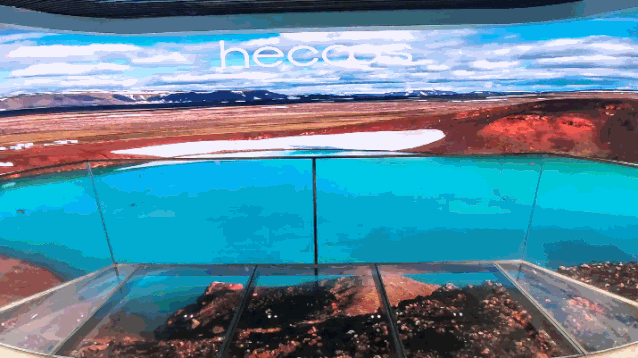

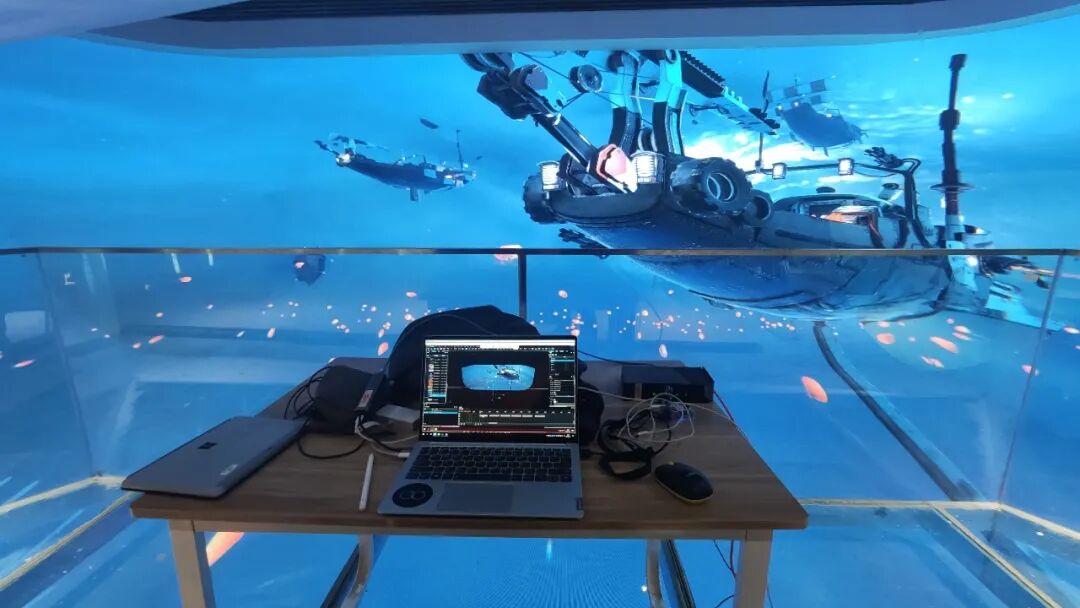

最 终 效 果 呈 现

“不忘初心，牢记使命”这八个字是“初心堂”建立的初衷，也是国家对每一家民族企业提出的号召。

澜景科技不断突破技术难题，努力提高技术水平，只为创造属于中国人自己的播控品牌，打造国内首款全案设计软件。“不忘初心，不忘创新”，成为民族骄傲的国家企业，我们始终在路上！
